Installer des panneaux MOLLE de fenêtre arrière sur un 4Runner de 5e génération (sans perçage)

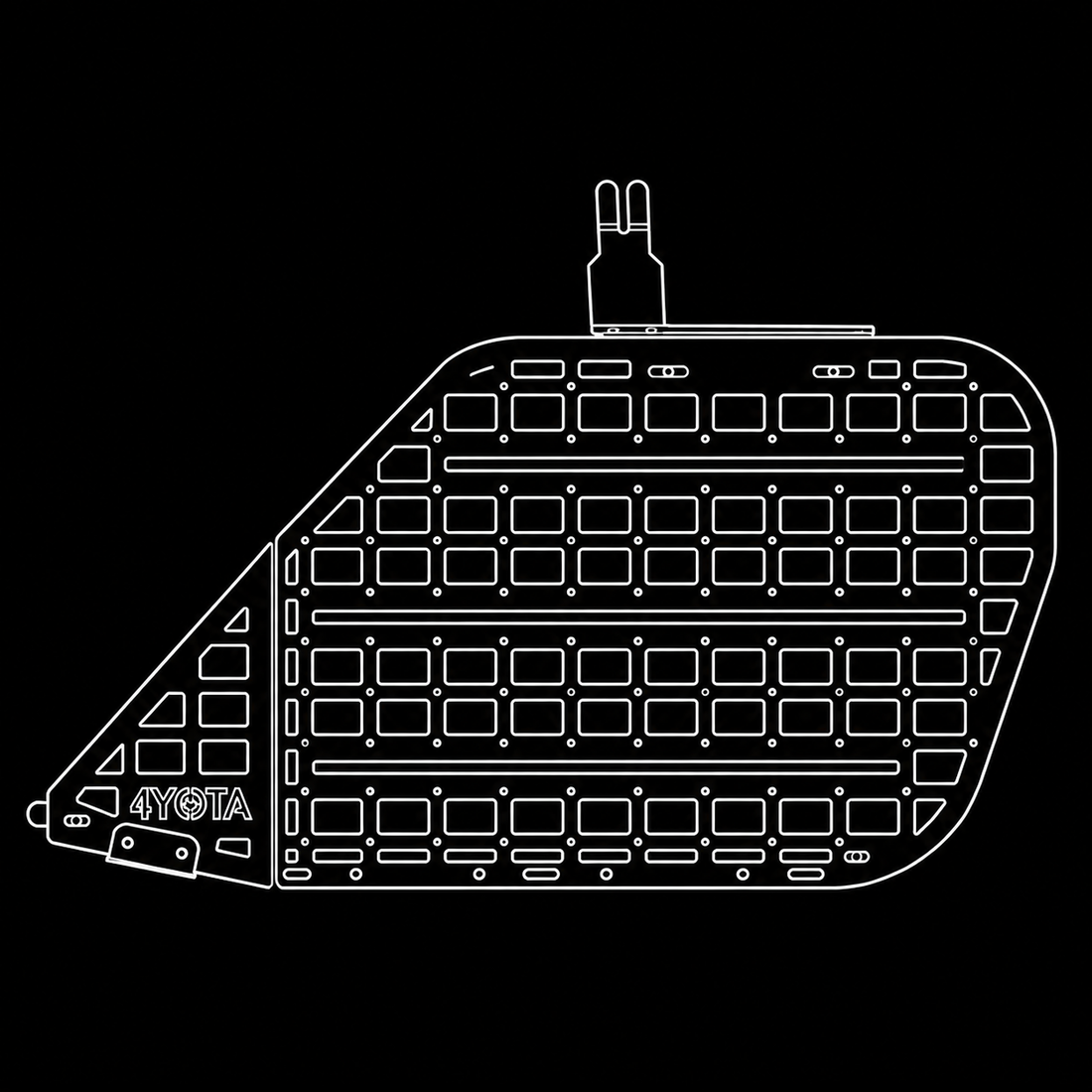

Nos panneaux MOLLE de fenêtre arrière se boulonnent aux points de fixation d'origine du 4Runner 2010–2024. Pas de perçage, pas de découpe, rien d'irréversible. Voici comment bien faire du premier coup.

Avant de commencer

• Compatibilité : Toyota 4Runner 2010–2024 (5e génération). Pour la 6e génération 2025+, voyez nos panneaux 6e génération.
• Temps : 30 à 60 minutes pour les deux côtés, seul.
• Difficulté : Facile. Si vous savez utiliser un cliquet, vous pouvez le faire.
• Propriétaires avec 3e rangée : les panneaux sont près de la zone des rideaux gonflables latéraux. Ne transportez pas de passagers en 3e rangée avec les panneaux installés.

Outils

• Douille 10 mm, rallonge et cliquet
• Clé 10 mm
• Tournevis Phillips
• Outil à garnitures en plastique ou tournevis plat entouré de ruban
• Clé Allen correspondant à la quincaillerie incluse
• Frein-filet bleu (facultatif, recommandé)

Contenu de la boîte

• Panneaux MOLLE côté conducteur et côté passager
• Quincaillerie de fixation

Étalez tout et associez la quincaillerie aux étapes ci-dessous avant de commencer.

Étape 1 : Dégagez l'espace de chargement

Rabattez la 2e rangée si ça vous donne plus de place. Retirez le cache-bagages si vous en avez un. Gardez un petit gobelet pour les vis et les caches : vous en aurez besoin si vous retirez un jour les panneaux.

Étape 2 : Retirez le point de fixation supérieur

Au-dessus de chaque fenêtre latérale arrière se trouve le crochet à manteau d'origine. Retirez son cache avec l'outil à garnitures et enlevez le boulon de 10 mm dessous. Gardez le boulon, vous allez le réutiliser.

Étape 3 : Retirez les points de fixation inférieurs

Sous la vitre arrière, un petit cache dissimule un boulon d'origine de 10 mm. Retirez le cache et le boulon. Côté hayon, retirez la vis ou le boulon qui retient l'ancrage d'arrimage.

Étape 4 : Installez les entretoises

Vissez les entretoises incluses à la main dans les points de fixation inférieurs, puis serrez légèrement. Ne forcez pas, les filets pourraient s'abîmer.

Étape 5 : Accrochez le panneau

Tenez le panneau en place et engagez chaque boulon à la main, en haut d'abord, puis les deux du bas. Ne serrez rien encore. Engagez tous les boulons pour que le panneau puisse encore bouger et s'aligner.

Étape 6 : Alignez et serrez

Tout étant engagé, mettez le panneau d'équerre, puis serrez en triangle : en bas à l'avant, en bas à l'arrière, puis en haut. Bien serré, sans exagérer. Une goutte de frein-filet bleu empêche les boulons de se desserrer sur les chemins en tôle ondulée.

Attention à la vitre : quand vous ramenez la clé ou le cliquet, gardez-le loin de la fenêtre arrière.

Étape 7 : Répétez de l'autre côté

Même procédure pour le panneau opposé.

Étape 8 : Test de secousse

Saisissez chaque panneau et secouez-le fermement. Aucun jeu, aucun cliquetis. Chargez-le d'un sac ou deux, puis revérifiez après votre premier chemin de gravier.

Vous installez la version avec tablette?

Si vous avez acheté les panneaux MOLLE avec tablette, posez d'abord les panneaux latéraux sans serrer, puis placez la tablette avant le serrage final pour que tout s'aligne.

Dépannage

• Le panneau ne s'aligne pas : desserrez tous les boulons et recommencez avec tout serré à la main.
• Cliquetis en sentier : revérifiez le serrage de tous les points de fixation, puis ajoutez une bande de ruban feutre là où le panneau touche la garniture.
• Entretoise abîmée : écrivez-nous et on vous en envoie une nouvelle.

Quoi installer

Sangles de dépannage, trousse de premiers soins, rouleaux d'outils, extincteur, pochettes MOLLE et petits phares. Gardez les objets lourds en bas et bien attachés.

Besoin de panneaux? Voyez les panneaux MOLLE de fenêtre arrière 5e génération, ou les installations de toutes les pièces 4YOTA sur notre page Guides d'installation. Des questions? Écrivez à support@4yota.com.
